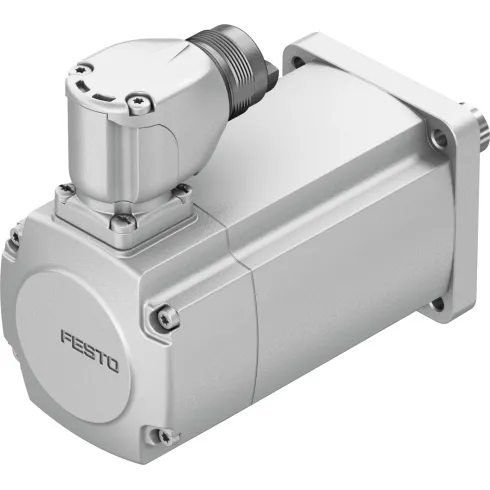

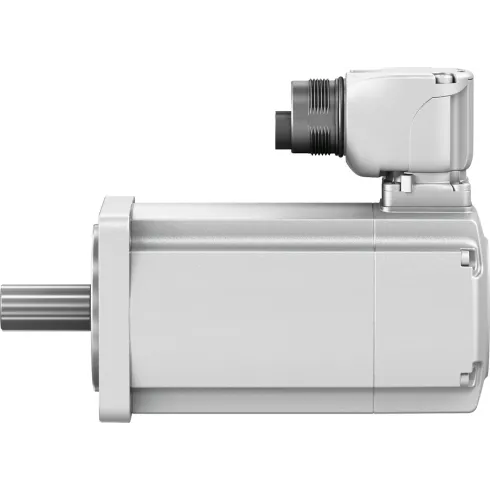

Серводвигатель Festo EMMT-AS-60-S-LS-RS
Артикул:
5242196
Цена по запросу
Отправим КП в течение 1 часа
в наличие
Срок доставки: 1 - 7 дней
Описание
*
Характеристики
MTTFd, субэлемент
380 лет, датчик положения ротора
MTTF, субэлемент
190 лет, датчик положения ротора
Артикул
5242196
Вес
1180 г
Внутренний стандарт
IDO28456
Высота
102 мм
Датчик положения ротора
Абсолютный однооборотный энкодер
Датчик положения ротора, абсолютные обнаруживаемые обороты
1
Датчик положения ротора, диапазон рабочего напряжения постоянного тока
От 3,6 до 14 В
Датчик положения ротора, значения положения на оборот
262.144
Датчик положения ротора, обозначение производителя
ECI 1118
Датчик положения ротора, рабочее напряжение постоянного тока
5 В
Датчик положения ротора, система точности измерения угла
-120 ... 120 arcsec
Длина
144,5 мм
Допустимая осевая нагрузка на вал
70 Н
Допустимая радиальная нагрузка на вал
350 Н
Измерительный фланец
250 x 250 x 15 мм, сталь
Индуктивность обмотки фаза-фаза
21 мГн
Интерфейс поворотного энкодера
EnDat 22
Качество баланса
G 2,5
Класс защиты
IP40
Класс расчета параметров по стандарту EN 60034-1
S1
Класс температурной стойкости по стандарту EN 60034-1
класс F (155 °C)
Код интерфейса, выход двигателя
60P
Количество контактов/проводов
15
Количество пар полюсов
5
Константа напряжения, фаза-фаза
29,9 мВ/мин
Концентричность, коаксиальность, осевое биение по DIN SPEC 42955
N
Максимальная высота установки
4.000 м
Максимальная механическая скорость
16000 1/мин
Максимальная скорость
7.100 1/мин
Максимальная температура обмотки
155
Момент удержания
0,7 Нм
Мониторинг температуры
Цифровая передача температуры двигателя через EnDat® 2.2
Наименование
Серводвигатель
Номинальная мощность мотора
200 Вт
Номинальное рабочее напряжение DC
325 В DC
Номинальный момент
0,64 Нм
Номинальный ток мотора
1,6 А
Обмотка поперечной индуктивности Lq (фаза)
15,5 мГн
Обмотка продольной индуктивности Ld (фаза)
13 мГн
Общий момент инерции массы при подъеме
0,169 кг/см²
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Пиковый момент
1,6 Нм
Пиковый ток
5,4 А
Положение при сборке
Любое
Постоянная мотора
0,41 Нм/А
Постоянный крутящий момент
0,49 Нм/А
Примечание по классу защиты
IP40 motor shaft without RWDRIP65 motor shaft with RWDR IP67 for motor housing with connection technology
Примечание по окружающей температуре
До 80 °C с ухудшением характеристик -1,5%/°C
Принцип измерения поворотного энкодера
Индуктивный
Производитель
Festo
Родина бренда
Германия
Серия товара
EMMT
Сертификационный департамент
UL E342973
Соответствует стандарту
IEC 60034
Сопротивление коррозии
0 - Нет стойкости к коррозии
Сопротивление обмотки фаза-фаза
11,7 Ом
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Срок хранения при номинальных условиях
20.000 ч
Степень загрязнения
2
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Стопорный момент
<1,0% пикового крутящего момента
Температура окружающей среды
От -15 °C до +40 °C
Температура хранения
От -20 °C до +70 °C
Тепловая постоянная времени
40 мин
Тепловое сопротивление
1,3 K/Вт
Тип двигателя по EN 60034-7
IM B5IM V1IM V3
Тип переключателя обмотки
Звезда внутри
Ток холостого хода
1,7 A
Триггер энкодера положения ротора
18 бит
Ширина
62 мм
Электрическая постоянная времени
2,1 мс
Электрическое подключение 1, технология подключения
M23x1
Электрическое подключение 1, тип подключения
Гибридные разъемы
