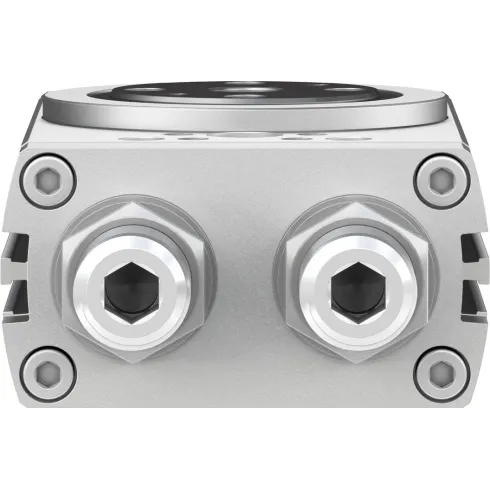

Неполноповоротный привод Festo DRRD-32-180-FH-PA
Артикул:
1578512
394 687 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Неполноповоротный привод Festo DRRD-32-180-FH-PA — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.
Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).
Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).
Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Характеристики
Артикул
1578512
Вес
2816 г
Внутренний стандарт
IDO28456
Высота
58,4 мм
Демпфирование
Нерегулируемое
Диапазон настройки угла поворота с обеих сторон
+10 /-100 °
Длина
192,5 мм
Допустимый момент инерции
0,15 кг/м²
Крепление к штоку
Со сквозным отверстием. С внутренней резьбой
Максимальное рабочее давление
8 бар
Материал вала привода
Закаленная сталь
Материал корпуса
Алюминиевый сплав анодированный
Материал крышки
Анодированный алюминий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Минимальное рабочее давление
3 бар
Наименование
Неполноповоротный привод
Определение позиции
При помощи датчиков положения
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Присоединение
1/8
Производитель
Festo
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Размер
32 мм
Расположение демпфирования
Упругие кольца с двух сторон
Серия товара
DRRD
Температура окружающей среды
От -10 °C до +60 °C
Теоретический момент при 6 бар
10,1 Нм
Тип конструкции
Рейка и шестерня
Тип оборудования
Привод
Тип присоединения на выходе
Внутренняя резьба
Тип резьбы
G
Угол демпфирования
33 °
Угол поворота
180 °
Ширина
94 мм
Инструкции по эксплуатации DRRD-12_63-RU
Инструкции по эксплуатации DRRD-16_50-PS1-RU
Инструкции по эксплуатации DRRD-16_63-P_E-R2
Инструкции по эксплуатации DYSC-R2
Инструкция по монтажу DADL-EL/EC-Q11-_-D2
Инструкция по монтажу DASI-Q11-_-A-_-D2
Инструкция по монтажу DRRD-_-Y12-D2
Информационное письмо
Неполноповоротные приводы Festo серии DRRD дополнительные характеристики
Отказное письмо
Свидетельство Festo 2022
Сертификат соответствия
