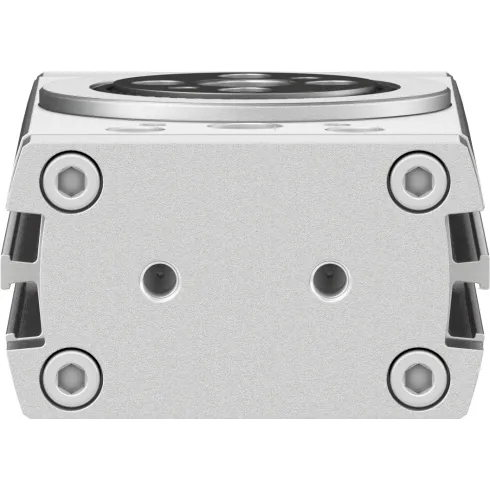

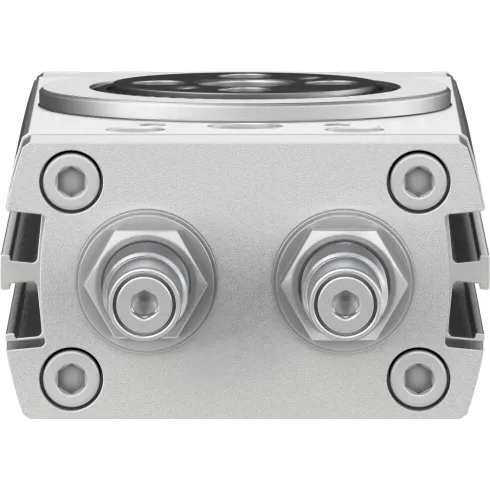

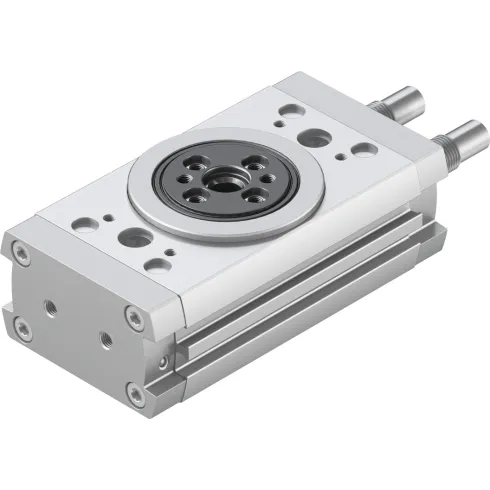

Неполноповоротный привод Festo DRRD-16-180-FH-Y9A
Артикул:
1644389
314 114 ₸
Цена может уточняться у менеджера
в наличие
Срок доставки: 1 - 7 дней
Описание
Неполноповоротный привод Festo DRRD-16-180-FH-Y9A — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.
Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).
Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).
Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Характеристики
Артикул
1644389
Вес
650 г
Внутренний стандарт
IDO28456
Высота
37,5 мм
Демпфирование
Амортизатор
Диапазон настройки угла поворота с обеих сторон
+10 /-170 °
Длина
142 мм
Допустимый момент инерции
0,07 кг/м²
Крепление к штоку
Со сквозным отверстием. С внутренней резьбой
Максимальное рабочее давление
10 бар
Материал вала привода
Закаленная сталь
Материал корпуса
Алюминиевый сплав анодированный
Материал крышки
Анодированный алюминий
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Минимальное рабочее давление
2 бар
Наименование
Неполноповоротный привод
Определение позиции
При помощи датчиков положения
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Присоединение
M5
Производитель
Festo
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Размер
16 мм
Расположение демпфирования
С двух сторон, внутренние
Серия товара
DRRD
Температура окружающей среды
От -10 °C до +60 °C
Теоретический момент при 6 бар
1,59 Нм
Тип конструкции
Рейка и шестерня
Тип оборудования
Привод
Тип присоединения на выходе
Внутренняя резьба
Тип резьбы
M
Угол демпфирования
43 °
Угол поворота
180 °
Ширина
58 мм
